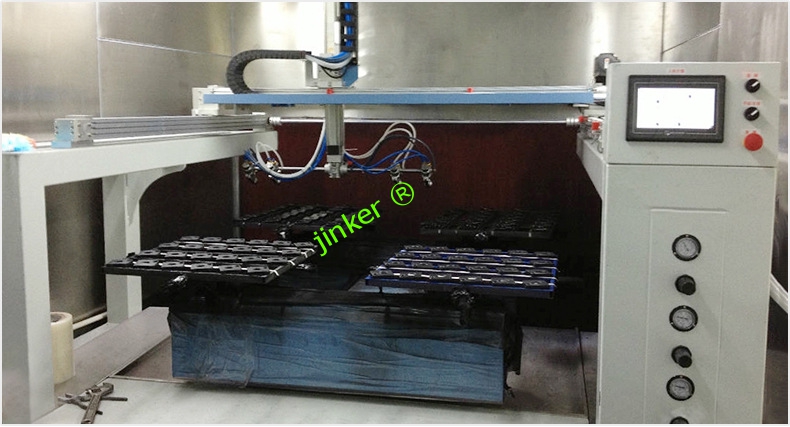

| 名 称 |
备 注 |
| X轴滑动平台 |
采用台湾HIWIN 25系列法兰型自润式线性轨道及台湾华诚模组滑台，最高传动速度可达2.0M/S，使用寿命长；皮带采用意大利“麦高迪”品牌带钢丝同步带。
- X轴有效喷涂区域： 500MM以内，往复行程≧800MM；
|
| Y轴滑动平台 |
采用台湾HIWIN 25系列法兰型自润式线性轨道及台湾华诚模组滑台，最高传动速度可达0.5M/S，使用寿命长；皮带采用意大利“麦高迪”品牌带钢丝同步带。
- Y轴定位精度±0.5MM；
- Y轴有效喷涂区域：600MM以内，往复行程≧1000MM；
- Y轴采用台达B2系列400W伺服电机；
- Y轴滑动平台为两组，两组平台间配有同步连杆以确保两平台间的同步，从而提高设备速度与延长寿命。
|
| Z轴升降机构 |
采用我司具有专利的无丝杆、全铝制型材结构，配合台湾HIWIN 15系列四方型自润式线性轨道、最高传动速度可达25CM/S，使用寿命长；并且无噪声。
- Z轴定位精度±0.5MM；
- Z轴有效行程：350MM以内，正常可喷涂高度小于或等于150MM(具体视喷枪的长度与治具的高度而定)；
- Z轴采用台达B2系列400W伺服电机；
- Z轴滑动平台为一组。
|
| P轴转枪机构 |
P轴采用STS专用转角高精度行星减速机直接驱动、能有效减少皮带张力所带来的间隙、作到定位精度更高且免维护、电机采用箱体密封，从而完全避免因为漆雾反弹而造成电机表面的污染，配合台湾华诚公司专利型双重夹头进行紧固，同时备有低压喷枪专用的延长机构，方便于在喷涂一些中小型工件时喷枪可以在更小的间隙中对产品侧面进行喷涂作业。
- P轴定位误差<= 1.0°；
- P轴行程： 0~270度；
- P轴采用白山品牌100W步进电机；
- P轴转枪机构为一组。
|
W轴自转机构 |
自转机构用于实现产品的角度变换、让喷枪可以始终正对着水柜的水幕、防止油漆在产品表面弥散让您获得更佳的喷涂效果。
- 分割器型号：台湾潭子高精度、高速度分割器45#；
- W轴定位误差 <=60″；
- W轴单边承载 <=10KG (如需更大载荷，请知会我司业务人员)；
- W轴分割角度：90°；
- W轴自转90度≤1.0S；
- W轴传动电机：台湾TWT、90W、1：30；
- W轴自转机构为二组。
换位速度直接影响工作效率，故为了实现更快的生产节拍，我司已全系标配潭子高精度、高速度分割器。 |
| 公转换位机构 |
公转机构用于将喷涂位的工件与上料位的工件换位、让生产节奏加快、使设备尽可能短的处理空闲状态。
- 分割器型号：台湾潭子高精度、高速度70#；
- 公转换位定位误差 <=60″；
- 公转换位分割角度：180°；
- 公转换位180度≤2.0S；
- 公转换位传动电机：荣立400W、1：30、汇川400W变频器；
- 公转换位转盘机构为一组。
换位速度直接影响工作效率，故为了实现更快的生产节拍，我司已全系标配潭子高精度、高速度分割器。 |
| 五轴数控平台 |
采用业内最好用的面域式系统（已成为行业的标杆）。本平台具备十九种作业模式、能编写40个面域及存储120种产品、喷涂程序搭配电脑可以实现无限存储扩展。最大有效喷涂区域受XYZ轴活动范围限制。
触摸屏为台湾HITECH公司的PWS6600S-P系列产品。
PLC品牌为日本OMRON 公司CP1H-X40DT系列产品。
(HITECH触摸屏为世界第三大品牌，其5.7寸单色产品的价格就要比Eveiw及Weinview 公司的5.7寸彩色触摸屏价格高出20%,经我司实际验证，其稳定性也明显高于这两个品牌)。 |
| 电控模组 |
- 空气开关采用德力西公司的元件；
- 采用台湾台达开关电源；
- 采用OMRON公司的原装接近开关及继电器；
- 采用国标线进行箱内线路的装配。
- 所有接头均采用线耳及电脑打码标号；
- 采用三区防干扰卧式电控箱、有效防止电器元件被油漆、水气、粉尘损坏及降低干扰；
|
| 气压单元 |
- 采用SNS公司的手动调压阀，及气压表；
- 采用亚德客公司 4V210 系列原装二位五通电磁阀；
- 选用我司自行设计研制的四位四通电磁阀汇流排。
- 选用《韩塑》品牌气管。
|
| 坦克链单元 |
- 采用德国IUGS公司的高速无噪声型坦克链，有效避免高速往复时坦克链可能带来的噪音问题。
- 坦克链全部采用顺方向摆列、避免了坦克链横向受力容易折断的情况发生。
- 坦克链全部装C型底槽之上，防止灰尘散落到被喷涂工件之上。
|
| 坦克链电缆单元 |
- 所有坦克链电缆均采用德国IUGS公司的原装高柔性耐折电缆，延长了设备的使用寿命与耐久性。
|
| 机架部份 |
- 机架采用方通焊接制成。
- 整体尺寸为：W2100*D1800*H2050，故水帘柜要求内空最小尺寸为2200MM，我司机架伸入水帘柜内部的长度为900MM,并且要求水帘柜水槽距地面高度必须小于400MM，设备在水帘柜外面需要占地900MM，故请适当留出员工的操作空间。
- 所有机械支撑部份全部采用烤漆工艺完成制作。
- 底部配备有不锈钢水盆。
|
